CAD标号符号怎么画，新手必学的小技巧
作为一名CAD绘图爱好者，我经常需要绘制各种标号符号。其中，CAD标号符号的绘制是基础中的基础，掌握一些小技巧，可以帮助我们更高效地完成绘图任务。今天就来分享一些我自己在绘制CAD标号符号过程中总结的小技巧，希望能帮助到初学者。
1. 活用极轴追踪功能
在绘制标号符号时，我们需要保证符号的准确性，而极轴追踪功能就能帮助我们轻松实现这一目标。
具体操作如下：
1. 打开CAD软件，并在命令行中输入“F12”或点击工具栏中的“极轴”按钮。
2. 右键点击“极轴”按钮，选择“设置”，并将增量角设置为45°，点击“确定”。
现在，当你使用直线命令绘制线段时，鼠标会自动吸附到45°角的方向，确保绘制的符号角度准确。
2. 利用直线命令快速绘制简单符号
一些简单的标号符号，例如箭头、三角形等，可以通过直线命令快速绘制。
以绘制一个简单的箭头符号为例：
1. 打开CAD软件，并在命令行中输入“LINE”，按下回车键。
2. 在命令行中输入“@0,10”，按下回车键，绘制第一条线段。
3. 在命令行中输入“@5,0”，按下回车键，绘制第二条线段。
4. 在命令行中输入“@-5,0”，按下回车键，绘制第三条线段。
5. 在命令行中输入“@0,-10”，按下回车键，绘制第四条线段。
6. 最后输入“C”，按下回车键，完成箭头符号的绘制。
3. 使用多段线绘制复杂符号
对于一些较为复杂的标号符号，我们可以利用多段线命令进行绘制。
以绘制一个圆形标号符号为例：
1. 打开CAD软件，并在命令行中输入“PLINE”，按下回车键。
2. 在命令行中输入“0,0”，按下回车键，确定第一个点。
3. 在命令行中输入“@10,0”，按下回车键，确定第二个点。
4. 继续输入“@0,10”，按下回车键，确定第三个点。
5. 继续输入“@-10,0”，按下回车键，确定第四个点。
6. 继续输入“@0,-10”，按下回车键，确定第五个点。
7. 最后输入“C”，按下回车键，完成圆形标号符号的绘制。
4. 利用块定义功能提高效率
对于经常使用的标号符号，我们可以将其定义为块，以便在后续的绘图中快速插入。
具体操作如下：
1. 打开CAD软件，并在命令行中输入“BLOCK”，按下回车键。
2. 在“块定义”对话框中，输入块名称，选择插入点，并选择需要定义为块的对象。
3. 点击“确定”，完成块定义。
在后续绘图中，只需使用“INSERT”命令，输入块名称，即可快速插入该符号。
5. 善用标注工具
CAD软件提供了丰富的标注工具，我们可以利用这些工具来快速添加标注信息。
例如，我们可以使用标高标注工具来添加标高信息：
1. 打开CAD软件，找到工具栏中的“标注”工具组。
2. 选择“标高标注”工具，并根据需要设置标注样式和文字高度。
3. 在绘图区域中选择需要添加标高信息的点，即可自动生成标高标注。
6. 参考现有标注符号
当我们遇到一些不熟悉的标号符号时，可以参考现有的标注符号库或者相关资料。

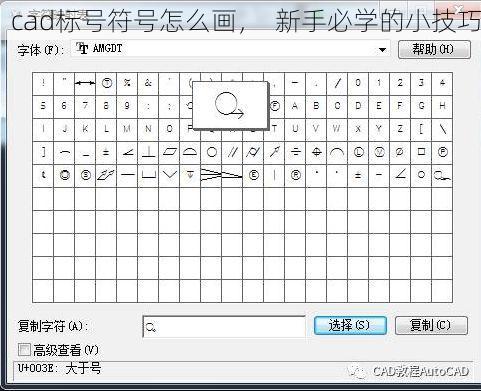

例如，在AutoCAD软件中，我们可以使用“符号库”功能来查找常用的标号符号：
1. 在命令行中输入“SYMBOLS”，按下回车键。
2. 在“符号库”对话框中，选择需要的符号库，并查找需要的标号符号。
3. 选择需要的标号符号，点击“确定”，即可将其插入到绘图区域中。
总结
以上只是一些简单的CAD标号符号绘制技巧，希望能够帮助到初学者。在实际的绘图过程中，我们可以根据不同的需求选择合适的工具和方法。 还可以通过不断学习和实践来提高自己的绘图效率和水平。
您在使用CAD绘制标号符号时，还有哪些常用的技巧和经验？欢迎在评论区分享您的想法。
