今天要跟大伙说说这施工图纸上咋整尺寸标注，这事儿说大不大，说小可也不小，弄不好就误差大了去。所以，咱就得好好琢磨琢磨，咋标注尺寸才不容易出错，做活的人看得明白。

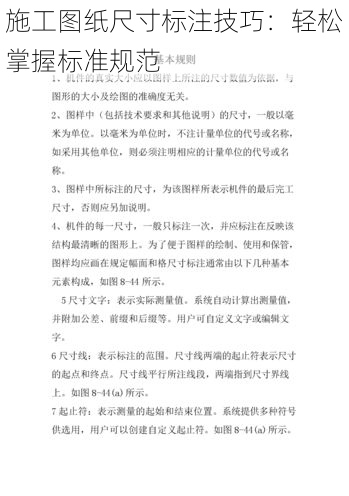

一、尺寸标注的原则
先说个最简单的，标尺寸这事儿有几个原则。你可得记住了，得正确、完整、清晰、合理。这啥意思呢？就是你标注的尺寸得是对的，这图纸给谁看都得能明白。你不能糊弄人家，得实实在在标清楚每个地方的尺寸。
再有嘞，图上的尺寸数值是死的，图形大小不重要，别管你画的图多大，最后还是看你标的尺寸。这就跟那咱们量个桌子，你画的桌子再大再小，真正的尺寸还得是标出来的那个数对吧？所以，尺寸才是最关键的。
二、尺寸标注的基本要求
你要标尺寸，记住一个事儿——以毫米为单位，一般图纸上不用写“毫米”这俩字儿。可要是用其他单位了，比如米呀、厘米啥的，你可得老老实实写上计量单位，不然人家可不知道你是用啥单位。
还有一点，尺寸数字的位置可不能乱写。你要是横着标，那数字就在尺寸线的上方，从左到右写。如果是竖着的，那数字得写在尺寸线左边，而且从下往上写。可别图省事儿，随便写，那看图的人都不知道你想表达啥。
三、标注尺寸的技巧
说到技巧呀，现在这些软件里都方便，你像SOLIDWORKS啥的，有自动标注的功能。你打开设计软件，找着DimXpert管理器，它能帮你自动标尺寸，省时省力。你要是会用这玩意儿，做图的效率一下子就上去了。软件里还能手动标注，你可以根据需要来调整。
不过，我得提醒你，甭管是自动标注还是手动标注，都得把细节弄好了，不然该标的地方没标到，误差可就出来了。你想，工程图这玩意儿，尺寸对了，做出来的东西才能合适，咱不能把活儿给整废了吧。
四、图纸标注注意事项
图纸上的尺寸，要说清楚每个地方的长、宽、高啥的，这叫三维标注。标的时候，你还得考虑结构的合理性，别今天标这儿，明天标那儿，瞎改来改去的，最后尺寸一乱，全乱套了。

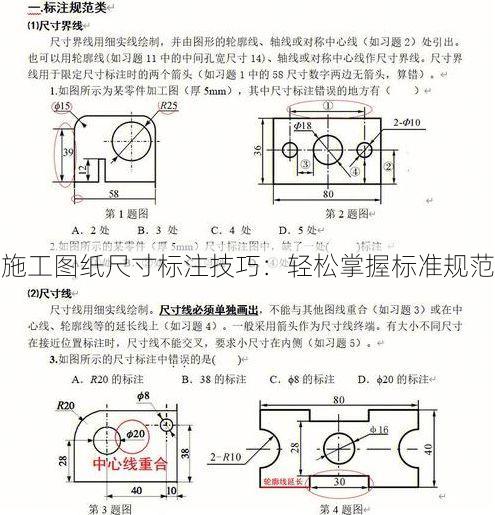

还有个事儿可得提提，就是图纸的尺寸线，你要是一团乱麻似的，人家看图的人眼都瞎了，哪还能看明白？所以，尺寸线得有序，别交叉，别重叠，错位标注更不行。
最后嘞，我还得嘱咐你一句，标尺寸可不是一次就能完事儿的，得仔细检查，标完了，你得拿着图纸好好瞅瞅，哪儿漏了没。要真有漏标的地方，那可麻烦大了，返工费时费力，谁都不愿意。
五、/strong>
施工图纸上标尺寸，虽然听着不咋难，但细节特别多，一点马虎不得。咱做事儿讲究踏实，画图纸标尺寸也是一样，得耐心细心，按规矩来，不然最后的活儿出问题了，可没人愿意负责。
不管是用啥工具标尺寸，自动也好，手动也好，得把该注意的地方都弄明白，图纸标得清清楚楚，做活的人看着明白，活儿才能做好，这才是正道。
